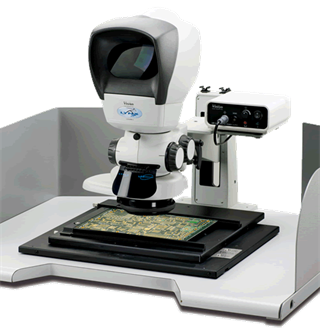

Lynx VS8 是一种先进的体视变倍显微镜，专门用于印刷电路板（PCB）的检测，尤其用于各种电子器件，包括密间距贴装、表面贴装、TAB 和 BGA 技术时最为理想。

• 出色的图像分辨率和对比度，可改善故障检测性能

• 360° 三维旋转观察（以34°角）

• 适用于不同大小电路板和双面 PCB 的扫描台

Lynx VS8 是一种无目镜检测体视显微镜，专门用于印刷电路板（PCB）的检测，在用于各种电子器件，包括密间距贴装、表面贴装、TAB 和 BGA 技术时最为理想。

Lynx VS8 采用了英国工业显微镜公司的专利 Dynascope 技术，可通过消除目镜的局限来为用户提供先进的人机工学体验。

该产品可显著提高头部的自由度并可将眼睛解放出来，减轻操作员因长时间操作而引起的压力和疲劳。

突出优势

• 专利无目镜体视光学系统，可提供出色的图像分辨率和对比度，从而改善故障检测性能

• 卓越的人机工学性能，可显著减轻疲劳，并提高质量和生产率。

• 8.2x – 45x 的直接观察变焦放大范围（倾斜观察时为 4.9x – 28x）。

• 模块化设计，允许添加配件，包括图像捕捉选配件。

• 可在垂直或倾斜、旋转观察之间切换，允许对焊缝、孔、柱和螺纹形状等进行仔细的检测

• 测量台可锁定，以便完成精密检测任务（X坐标、Y坐标或双坐标）。

作为英国工业显微镜公司优秀的 Lynx 体视显微镜中的一种，Lynx VS8 采用了已获专利的Dynascope 技术，可通过消除目镜的限制，为用户提供先进的人机工程性能。

• 由于增大了操作员头部和身体的自由度，从而增加生产率、增大产量、改善质量控制，同时减轻疲劳。

• Lynx VS8 检测系统在全世界数万家 PCB 生产车间得到应用。通过提供最佳的人机工学性能，从而减轻疲劳，提高操作员的精度，降低废品率。

•  Lynx VS8 是一种已获专利的无目镜体视显微镜，专门用于 PCB 检测任务。

• Lynx 的无目镜光学系统可显著提高头部的自由度并解放眼睛，从而减轻操作员因长时间工作而造成的压力和疲劳。

扫描台

• 稳定、高产能的扫描台允许各种尺寸的电路板自由浮动，包括双面 PCB。

• 为了执行精密检测任务，扫描台可以锁定（X 坐标、Y 坐标或双坐标锁定）。

• 扫描台有接地点，可以实现无静电检测。

倾斜和垂直观察器

倾斜和垂直观察器可让操作员以与垂直方向呈 34° 的角度观察一个物体，同时还可以旋转 360° ，从而为三维物体，包括 PCB、焊缝、孔、柱、和螺纹等提供更好的立体观察效果。

可选择手动或电动旋转操作，并可在旋转和垂直观察之间自由切换。 倾斜和垂直观察器有内置的环形灯照明。

图像捕捉和存档

• 有各种独立式、USB 式和集成化数字/视频摄像头可供选择。

• 可为图像存档、采集、处理、分析和记录提供模块化多媒体解决方案。

分级放大倍数

可在不改变工作距离的情况下使立体变焦范围增大到原来的 1.5 倍。为了进一步详细讨论您的特殊要求，请 联系 英国工业显微镜有限公司在当地的代表。

光学系统

扫描台

 照明

• 长寿命 14 点 LED 环形灯，带光强控制。

• 10点卤素环形灯，带光强控制

尺寸

• A = 810mm (1002mm可选)

• B = 740mm (902mm可选)

• C = 610mm

图像存档和记录

如果将Lynx和数字摄像头配合使用，可以实现图像捕捉和记录。

配件

• 数字摄像头适配器

• 摄像头臂

• 分级放大倍数（1.5x、2x)
