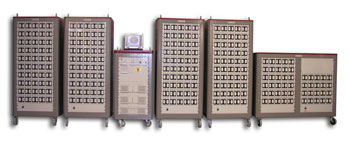

32,000 测试点的 CKT1175-20型仪器

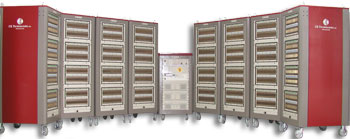

25,000 测试点的 CKT1175-20型仪器

CKT1175-20型仪器是具有机架安装式程控开关的高压导线系统分析仪器。该仪器以 100 测试点为增量, 最大可以达到 96,000 测试点，该仪器可以配置多种不同的转接电缆接口连接器。作为标准接口，该仪器使用 CKT MAC接口系统。

该系统可以有多种多样的装配形式。其中最普通的形式是, 将控制台安装成独立单元, 而程控开关安装成具有3,000、4,000、5,000、6,000 或 10,000 测试点的柜子形式。通常由不同数量测试点的柜子组合在一起构成测试系统。此外，程控开关也可安装成用户要求机架形式，例如检测台形式。

使用CKT1175-20型仪器进行开路电路的测试可以使用最大 5 安培电流、绝缘电阻的测量可以使用最大 2,000伏直流电压，绝缘介质损坏的测试最大1,500伏交流电压。

CKT1175-20型仪器最为经常地使用于测试导线连接盒、控制面板、继电器面板, 还有许多大量的密集型导线 接线系统，如军用飞机和直升飞机。当该仪器配合附加功能, 如外部电源、可编程的交流与直流电源以及辅助继电器板，该系统的功能将大大扩展。该系统就可以用于精密度元件测量，四线桥路随机存取测量和检测数据总线变压器的正确相位。

CKT1175-20型仪器的软件运行在 Windows XP Professional操作系统之下，界面直观和容易操作。该软件提供很多方便的功能, 比如，错误报告书的格式可以由用户自己制定、备有很多诊断测试的功能帮助用户分析被测部件方面的错误。可以打印出错数据、存入内部存储装置或者输出到数据库中。该软件还有自动生成测试功能来确保系统操作的最优化。
