CKT的测试系统可以连接多种仪器正面用的连接器。标准的输出连接器是CKT的MAC接口系统.。然也有各种其他种类连接器以便同传统的转接电缆连接。以下的连接器是最常用的形式:
1. MAC 连接器
CKT模块化转接电缆连接器 (MAC)接口系统
CKT的MAC接口系统是在1992年开发出来的。 它向缆线测试系统用户提供了更加灵活, 有效和低成本的设计,制造使用和维护转接电缆的方法。
MAC接口系统的基本部分是一个具有500连接点(也备有其他数量的接点)的凹型接头。它被用来作为测试仪器正面的连接器. 该连接器是由50个10个一排的连接点列等距离排列起来而组成的。最简单的 凸型的MAC连接器是由10个连接点排成一列组成的。 它可以一列一列地增加, 也就是说每次增加10个连接点。

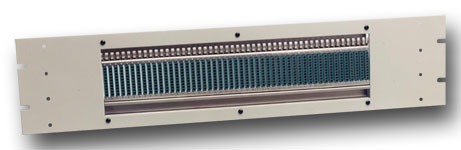

500连接点凹型MAC连接器
按照这种结构, 连接250个接点的工作是一件非常简单的事情。 这250个接点可以只是一个整个的连接器.。良好的接点设计和镀层处理可以保证在上万次的连接和断开的过程中始终保持非常低的接触电阻。
20连接点凸型MAC连接器
30连接点凸型MAC连接器
50连接点凸型MAC连接器
70连接点凸型MAC连接器
在这里需要说明的是, 以前在测试仪器接口上具有60和100连接点的情况下, 所要求采用的转接电缆的’章鱼”式的制作方法已经是一种过了时的技术。 该项技术最初是用在Dit-Mco公司的仪器上.。这种连接器操作困难, 可靠性差。
CKT的模块化电缆连接器(MAC)完全不需要将电缆分支或者做成”章鱼”形状。 由于这种模块化电缆连接器(MAC)可以允许10个连接点为增量, 所以转接电缆的两端都可以设计和制造成为使用单一的连接器连接的形式, 同时又可以维持仪器连接点有很高的利用率。
使用模块化电缆连接器(MAC)接口系统具有以下的优点:
进行上万次的连接和断开都不会发生接触问题。
设计良好的滑动插入过程能够始终保持接触电阻不变, 典型的接触电阻在5毫欧以下. 在测试电流的情况下甚至电流可以保持在毫安级范围内。
设计成连接器插入时非常省力的形式. 就是在具有 250 连接点的情况下也非常容易连接。
迅速连接, 迅速断开, 每个动作只用2 – 3秒钟。
由于该种连接器是金属结构, 所以结实, 耐用。
由于是一对一形式的转接电缆, 可以在产品设计改变时变更容易; 而在使用”章鱼” 形式的电缆的情况下任何改变都会很困难而且成本很高。
CKT的模块化电缆连接器(MAC)也可以带有CKT电子电缆识别号码.
2. DL1和DL3 连接器
DL1和DL3连接器
DL系列连接器广泛地使用在世界上的许多仪器上. CKT库存中常备 DL1 (通常有150连接点)和DL3 (通常有50连接点)连接器供用户选用。
3. PDD 100 连接器
PDD 100连接点的连接器
在许多测试仪器上, PDD型的连接器过去曾经是, 现在也仍然是一种标准的连接器形式. 因为这样的系统目前仍然被广泛地使用着, 匹配用的转接电缆必须使用PDD形式的连接器. CKT提供该种电缆的零件,转接电缆或者连接器。
4. FACT II 连接器
FACT II 连接器
这种连接器多年来做为FACT II 系统的标准连接器(目前已经过时了). 这种具有60连接点的连接器使用了装在不锈钢壳中的电路板边的连接脚构成一个连接器. 该连接器带有很强力的夹子, 保证电缆连接可靠。
5. NE 连接器
NE 连接器
NE连接器是一种用于CKT和FACT系统的60针连接器。
